为推进信息化发展,提高网站服务水平,即日起我司将对轻纺原料网平台进行升级改版。自3月10日起,网站将取消会员注册功能,原注册会员的商铺、发布的产品也将于3月10日起失效,需要进行数据备份或转移的,请于3月10日前完成迁徙,感谢您一直以来对轻纺原料网的关注。如果您有疑问或对本平台有建议或意见,欢迎拨打0575-85751718。

2006年运营至今

16132

分类导航
纺织干货

粘胶、莫代尔和莱赛尔傻傻分不清楚?

 发布时间:2022-11-02 00:00  来源:色尚坊布博士

近年来,再生纤维素纤维(如粘胶、Modal、Tencel等纤维)不断出现,适时地满足了人们的需求,同时也部分缓解了当今资源匮乏、自然环境遭到破坏的问题。

由于再生纤维素纤维具备天然纤维素纤维和合成纤维双重性能优势,正在以前所未有的使用规模被广泛应用于纺织。

今天我们来看一看最常见的粘胶纤维、莫代尔纤维、莱赛尔纤维这三种纤维有什么区别。




01

普通粘胶纤维

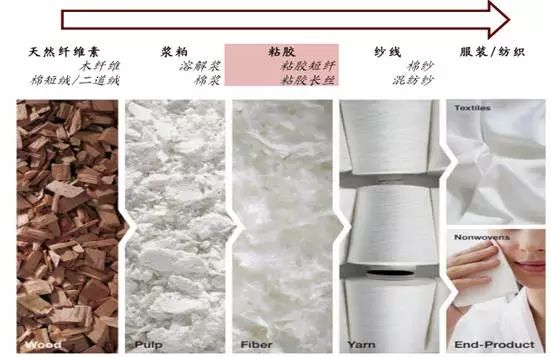

粘胶纤维( Viscose ),是粘纤的全称,以“木”作为原材料,从天然木纤维素中提取并重塑纤维分子而得到的 纤维素纤维。


制备方法

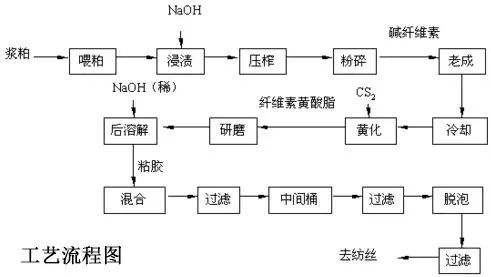

将植物纤维素经碱化而成碱纤维素,再与二硫化碳作用生成纤维素黄原酸酯, 溶解于稀碱液内得到的粘稠溶液称粘胶,粘胶经湿法纺丝和一系列处理工序后即成粘胶纤维。

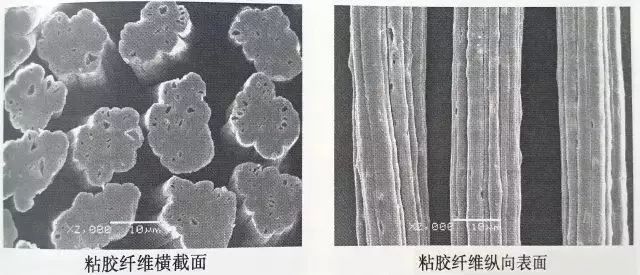

普通粘胶纤维复杂成型过程的不均匀性会使常规粘胶纤维的横截面呈腰圆形或无规则状,内部有孔洞,纵向有无规则沟槽。粘胶具有优良的吸湿性、易染性,但是其模量、强度较低,尤其是湿强度低。




02

莫代尔纤维




莫代尔纤维是高湿模量粘胶纤维的商品名,它与普通粘胶纤维的区别在于,莫代尔纤维改善了普通粘胶纤维在润湿状态下的低强度、低模量的缺点,在润湿状态下也具有较高的强度和模量,故常称为高湿模量粘胶纤维。

不同纤维厂家的同类商品还有不同称谓,例如奥地利兰精公司的木代尔TM品牌纤维(Lenzing ModalTM)、玻璃诺西克纤维(Polynosic)、富强纤维、虎木棉及纽代尔(Newal)等品名。

制备方法

高湿模量性能的获得是由生产过程的特殊工艺而赋予的。区别于一般粘胶纤维生产工艺不同的是:

(1)纤维素应当具有较高的平均聚合度(约450)。

(2)制备的纺丝原液具有较高的浓度。

(3)调配相应适宜的凝固浴组成(如提高其中硫酸锌的含量),并降低凝固浴温度,延缓成型速度,利于得到结构致密,结晶度较高的纤维。这样得到的纤维内、外层结构较均匀,纤维横截面的皮芯层结构没有普通粘胶纤维那样明显,截面形态趋于圆形或腰圆形,纵向表面也较光滑,该纤维在湿态下有较高强度和模量,优异的吸湿性能也适用于作内衣。

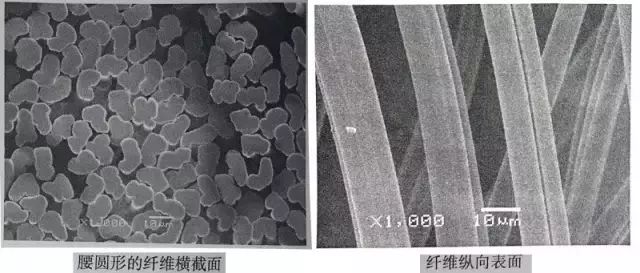

纤维内外层结构较均匀,纤维横截面的皮芯层结构没有普通粘胶纤维明显,截面形态趋于圆形或腰圆形,纵向较光滑,湿态下有较高强度和模量,吸湿性能优异。




03

莱赛尔纤维




莱赛尔纤维是以天然纤维素高聚物为原料,是一种人造纤维素纤维。由英国考陶尔公司发明,后转由瑞士兰精公司生产,商品名为Tencel,在我国的商品名是采用其谐音“天丝”。


制备方法

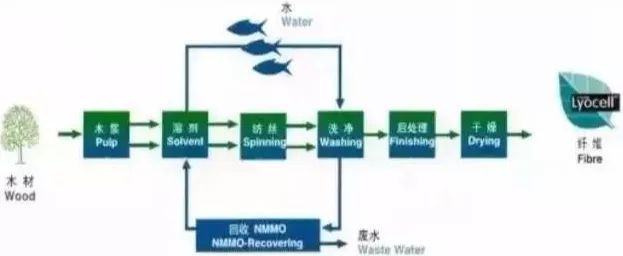

莱赛尔是以N-甲基氧化吗琳(NMMO)水溶液为溶剂,可以直接将纤维素浆粕溶解得到纺丝溶液,再采用湿法纺丝或干—湿法纺丝方法,以一定浓度的NMMO-H2O溶液为凝固浴使纤维成型,再将纺得的初生纤维经拉伸、水洗、上油、干燥而制得的一种新型纤维素纤维。


这种纺丝方法与常规粘胶纤维的生产方法相比,最大的优点是NMMO可直接溶解纤维素浆粕,纺丝原液的生产流程可以大大简化,且NMMO的回收率可达到99%以上,生产过程几乎不污染环境。

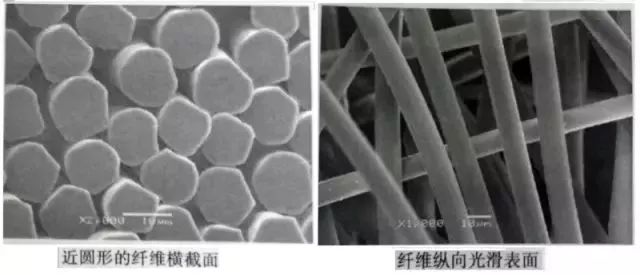

莱赛尔纤维形态结构与普通粘胶完全不同,横截面结构均匀,呈圆形,且无皮芯层之分,纵向表面光滑无沟槽,具有比粘胶纤维优异的力学性能、良好的水洗尺寸稳定性(缩水率仅为2%),具有较高的吸湿性。光泽优美,手感柔软,悬垂性好,飘逸性好。




粘胶、莫代尔、莱赛尔的区别

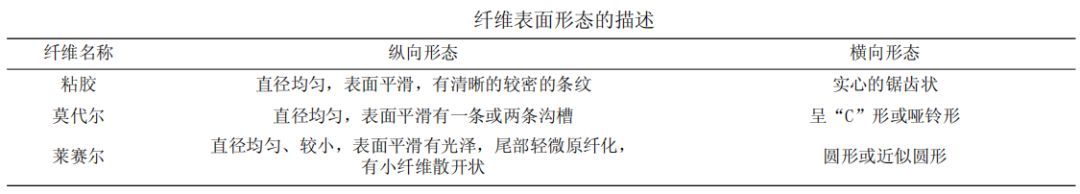

1纤维截面


2纤维特点


  • 粘胶纤维

具有良好的吸湿性,符合人体皮肤的生理要求,织物柔软,光滑,透气性好,不易起静电,防紫外线,穿着舒适,易于染色,染色后色泽鲜艳、色牢度好,有较好的可纺性能。湿模量较低,缩水率较高而且容易变形,下水后手感发硬,弹性和耐磨性较差。


  • 莫代尔纤维

触感柔软,光洁,色泽艳丽,色牢度好,织物手感特别滑爽,布面光泽亮丽,悬垂性均比现有的棉、聚酯、粘纤好,具有合成纤维的强力和韧性,有真丝般的光泽和手感,其面料具有抗皱性和免烫性,吸水性及透气性较好,但其织物挺括性差。


  • 莱赛尔纤维

具天然纤维和合成纤维的多种优良性能,光泽自然,手感滑润,强度高,基本不缩水,而且透湿性、透气性好,柔软,舒适,光滑凉爽,悬垂性好,耐穿耐用。


3适用范围


  • 粘胶纤维

短纤维可以纯纺,也可以与其他纺织纤维混纺,适宜于制做内衣、外衣和各种装饰用品。长丝织物质地轻薄,除适用作衣料外还可织制被面和装饰织物。


  • 莫代尔纤维


订阅轻纺原料网
每天了解宏观经济政策、国内外形势、原料价格行情
微信号:tbs2007

关于TBS人才招聘联系我们法律声明网站导航
