2006年运营至今
17年271天
2006年运营至今
17年271天
涤纶 是合成纤维中的一个重要品种，是我国聚酯纤维的商品名称。是以精对苯二甲酸（PTA）或对苯二甲酸二甲酯 （DMT）和乙二醇（MEG）为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物--聚对苯二甲酸乙二醇酯（PET），经纺丝和后处理制成的纤维。

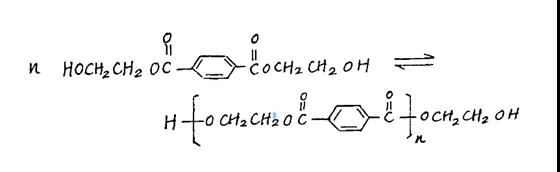

分子结构式，如图所示：
从涤纶分子组成来看，它是由短脂肪烃链、酯基、苯环、端醇羟基所构成。涤纶子中除存在两个端醇羟基外，并无其它极性基团，因而涤纶纤维亲水性极差。涤纶分子中约含有46%酯基，酯基在200℃以上时能发生水解、热裂解，遇强碱则皂解，使聚合度降低，100℃以下普通用量的洗涤剂洗衣粉对涤纶无任何影响。
涤纶的特点：强度高、弹性好、耐热性、绝热性、耐磨性、耐腐蚀性都是比较好的，然而染色性和吸湿性都是比较差的，但色牢度好，不易褪色。涤纶分子链上因无特定的染色基团，而且极性较小，所以染色较为困难，易染性较差，染料分子不易进入纤维；穿着有闷热感，同时易带静电、沾污灰尘，影响美观和舒适性。不过洗后极易干燥，且湿强几乎不下降，不变形，有良好的洗可穿性能。
涤纶纤维面料的种类较多，除织制纯涤纶织品外，还有许多和各种纺织纤维混纺或交织的产品，弥补了纯涤纶织物的不足，发挥出更好的服用性能。涤纶织物正向着仿毛、仿丝、仿麻、仿鹿皮等合成纤维天然化的方向发展。
涤棉混纺织物与纯棉织物的对比效果：强伸度（涤棉混纺＞纯棉）；耐磨性（涤棉混纺＞纯棉）；起毛起球性（涤棉混纺＜纯棉），涤棉混纺织物容易起球，主要是因为棉织物纤维强度低、耐磨性差，织物表面形成的毛球或球粒很快被磨掉；而化学纤维及其混纺织物由于纤维间抱合力小、纤维强力高、伸长能力好，特别是耐弯曲疲劳、耐扭转疲劳与耐磨性好，故纤维容易滑出织物表面，一旦在表面形成小球后又不容易很快脱落；抗折皱性（涤棉混纺＞纯棉）；透湿性（涤棉混纺＜纯棉）；透气性（涤棉混纺＞纯棉）。
涤棉”和“棉涤”，两个字的顺序一换就成了两种不同的面料。
“涤棉”（TC）面料是指涤纶的成分占50%以上，棉的成份在50%以下；
优点：光泽比纯棉布亮，手感爽滑、挺括，不容易起皱，而且涤的成分越高面料越不容易起皱。
缺点：亲肤性不如全棉，穿着没有全棉面料舒适。
“棉涤”（CVC）正好相反，是指棉的成分在50%以上，涤纶的成分在50%以下，也称为CVC品种。
优点：光泽比纯棉布稍亮些，布面平整，洁净无纱头或杂质。手感爽滑、挺括，比全棉布抗皱。
缺点：亲肤性不如全棉，穿着没有全棉面料舒适。
过去亚麻纺织品纺纱线密度高，仅能织制中、低档产品，只适合做外衣、装饰布等，体现不出亚麻纺织品特有的吸湿、放湿性好，凉爽等优点。现在采用涤纶纤维与亚麻纤维混纺，生产出适合夏季内、外衣的高档亚麻系列混纺产品。究竟涤亚麻混纺织物有哪些特点呢？
1．触感凉爽
亚麻纤维混纺比为35％-40％，纱线外观的亚麻纤维覆盖率高，因此当人体皮肤接触涤/麻低特纱织物后，人体表面的热量会被迅速散发出去，从而使人有凉爽的感觉。
2．织物轻薄、染色鲜艳
纱较细，一般在20tex以下(50公支以上)，可单独或和其他纺织纤维的纯纺或混纺纱交织成超薄型织物。该产品档次高，染色、印花鲜艳美观、华丽，织物以凉、透、薄、爽著称。
3. 抗折皱性好
由于纤维特征，既可利用涤纶抗折皱性好的优点改善亚麻纤维织物易皱、染色不鲜艳的缺点，又可以利用亚麻纤维吸湿、放湿性好的优点改善涤纶织物吸湿差、穿着不舒适的缺点。
4．穿着舒适、洗涤性好
涤亚麻纱及织物混纺比例适中，织物手感柔软、易洗、易干、塑性定形好，洗涤后不变形与纯亚麻织物同样好的吸湿、放湿性、透气性，属不粘身的高档夏季用内外衣织物。
毛：涤=45:55这个比例既可保持羊毛的优点,又能发挥涤纶的长处。几乎所有的粗、精纺毛织物都有相应的毛涤混纺品种。其中精纺毛涤薄型花呢又称凉爽呢，俗称毛的确良（注释：的确良为涤纶的俗名），是最能反映毛涤混纺特点的织物之一。
